Qパンチホルダーの吊りボルト（パンチ締付けボルト）のサイズは何か

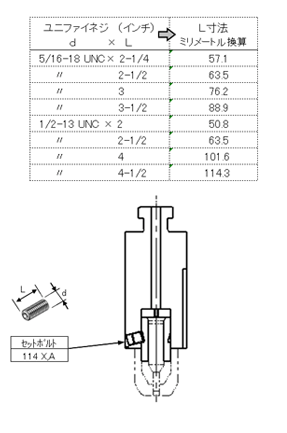

A ツールのスタイルとステーションにより異なります。下表のとおりです
| スタイル | ステーション | 吊りボルト サイズ （セットボルト） | ||
| モトラム（Ｍ）シリーズ ベクトラム（Ｖ）シリーズ Ｃ３シリーズ | Ｃ２シリーズ C2000 C1000 C2500 | |||
| 114 | Ｘ | 六角穴付止メネジ Ｍ6×8 | - | |
| A | 六角穴付止メネジ Ｍ10×10 | 六角穴付止メネジ Ｍ10×10 | ||
| B,C | インチ 寸法 | 1/2－13 UNC×2－1/2 | 1/2－13 UNC×2 | |
| D～ | 1/2－13 UNC×3 | |||
| INDEX | 5/16－18 UNC×3 ＆アダプタ スクリュー ＜Ｖ３αβ,M2→5/16－18 UNC×2－1/4 ＆アダプタ スクリュー＞ | 5/16 UNC×2－1/4 ＆アダプタ スクリュー | ||
| バルカン | Ｘ | Ｍ8×130 | - | |
| A,B,C | 特殊ボルト Ｍ10×61 | 特殊Ｍ10×41 | ||
| D～ | Ｍ12×60 | Ｍ12×40 | ||
| IND/D,F | Ｍ8×45 ＆アダプタスクリュー | Ｍ8×20 ＆アダプタスクリュー | ||
| IND/FB | 特殊ボルト Ｍ10×61 | - | ||
| IND/FC | 特殊ボルト Ｍ10×81 | |||
| ガイドパンチ | Ａ | インチ | 5/16-18 UNC×3 | 5/16-18 UNC×2-1/2 |
| 板押え | Ｂ | M8×60 | M8×45 | |
| C | M10×120 | M10×100 | ||
| Ｄ～ | インチ 寸法 | 1/2-13 UNC×4-1/2 | 1/2-13 UNC×4 | |
| INDEX | 5/16-18 UNC×3-1/2 ＆アダプタスクリュー | - | ||
| 112 | 全sta. | インチ 寸法 | 5/16-18 UNC×3-1/2 | 5/16-18 UNC×3 |
※ ＩＮＤＥＸはアダプタ スクリューが必要で、１１４・バルカン・板押えでの互換性がありません。
