バーチカルスロッター

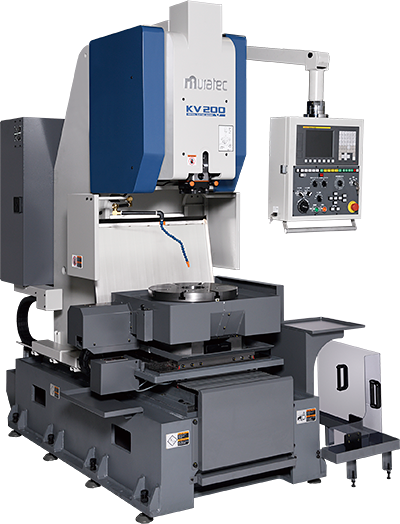

KV200 / KV200L / KV300
高いラム軸剛性により重切削が可能な
サーボ駆動のコンパクトNCスロッター
広範なテーパー溝加工も可能。
機械仕様
| KV200 | KV200L | KV300 | ||||
| ラム軸 | 最大バイトホルダ寸法 | mm | ― | φ60 | φ60 | φ60 |
| ストローク | mm | ― | 350 | 350 | 350 | |
| 最大加工長※１ | mm | ― | 200 | 200 | 300 | |
| 電源容量 | 最大積載重量 | kg | ― | 300 | 500 | 500 |
| X軸ストローク | mm | ― | 200 | 320 | 320 | |
| Y軸ストローク | mm | ― | 250 | 510 | 510 | |
| テーブル直径 | mm | φD | 460 | 560 | 560 | |
| テーブル高さ | mm | A | 915 | 925 | 925 | |
| 機械重量 | テーブル上面～ツールホルダ下面 | mm | B | 475 | 463 | 716 |
| コラム前面～ラムスピンドル中心 | mm | C | 510 | 510 | 510 | |
| 機械寸法 | 高さ | mm | H | 2400 | 2400 | 2600 |
| 正面幅（移動部除く） | mm | W | 1500 | 1650 | 1650 | |
| 奥行 | mm | L | 2200 | 2420 | 2420 | |
| 主要距離 | kVA | ― | 7.9 | 7.9 | 7.9 | |
| テーブル | kg | ― | 4300 | 4700 | 4900 | |
※１ 最大加工長は、使用するワークを固定するジグの形状や工具などの形状によって異なります。
オプション
手動テーパ送り機能、刃先接触ランプ、３段シグナルタワー、スクロールチャック、照明用ランプ
マクロ標準オプション
多角形加工、加工プログラム保存機能、Z軸２速制御機能、芯ずれ補正機能
