Qルーバー型の成形高さが、シム無しでもシム追加しても同じだが何故か。

A切断面の中央が、シムが不足していても上型の押え面に当たらず起こされて高く、シムを追加すると全体が正規の高さになり、シムの追加前と追加後の成形高さが同じ場合があります。

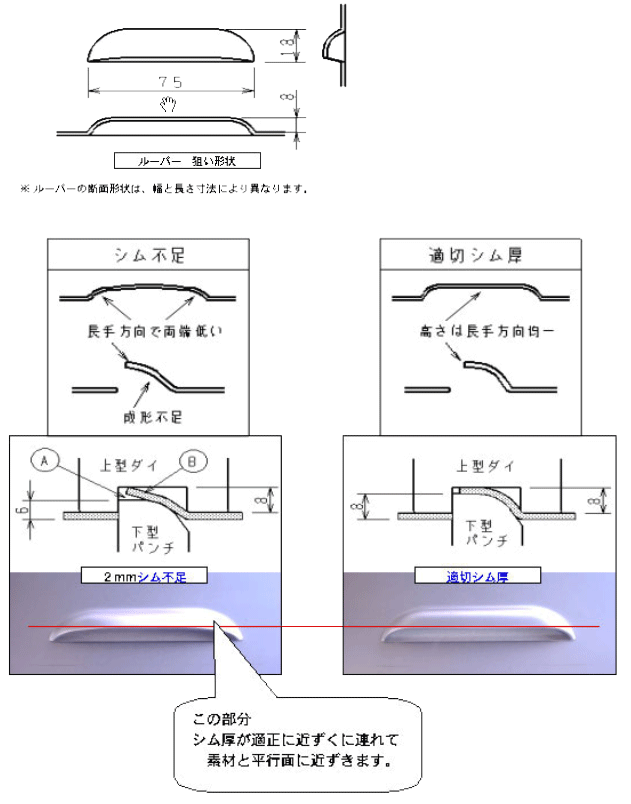

シム不足　（シム無し）
長手方向の中央部分は、断面のＡ部に隙間がある状態で上型ダイの深さ８mmのスペース分Ｂ部が必要以上に起き上がり、成形高さも８mmになる場合があります。

適切シム厚　
Ａ部に隙間が無く密着状態になり、Ｂ部の曲げ状態が適切になります。

シム過剰
成形上面に圧痕が生じます。
