ステップベンド成形

ＮＣ装置基板や箱物製品の、仕切り板の案内や位置決め等に使用されます。　
写真１，２は、下穴加工後、図の様なバーリング状に成形加工されたもので、基盤や仕切り板等をＡ部に通す際、キズ･擦れ跡が付きにくいように差込み口のＢ部を考慮した形状にしています。

ワークや他製品と重ね合わせる等で、ワークの端に段差（図１ハッチング）を設ける加工が必要となる場合があります。その段差の加工は追打ちや単発加工をしたり、型の組合せによる方法があります。

エンドレスステップベンド

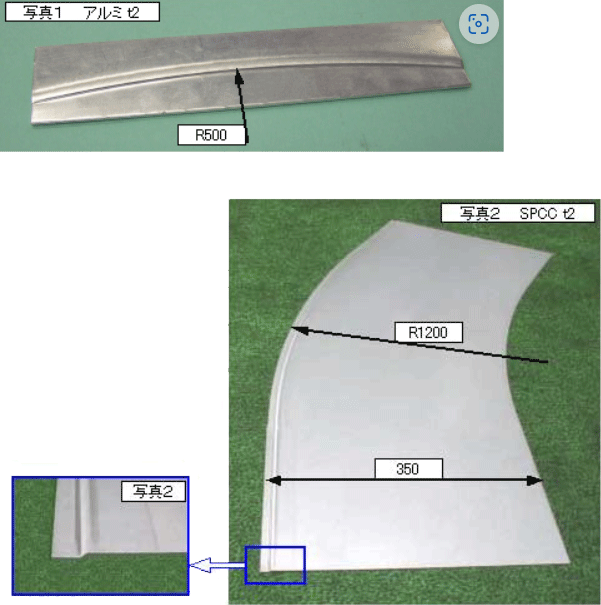

写真１は、インデックスツールで追打ちしたものです。

写真２は、インデックスツールで、ストレート部用とＲ１２００部用の金型を使用して追打ちしています。
　　
写真１，２のＲ部用金型は、特定のＲだけでなく任意のＲ寸法をプログラムにより加工することが出来ますが、ご注文される場合にはご希望のＲ寸法をお知らせください。
又、Ｒ部用金型でストレート部の加工も出来ますが、加工ピッチが小さくなります。

単発ステップベンド

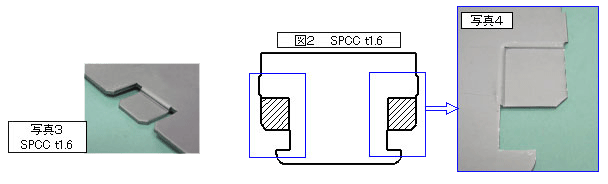

図２の両端成形部は、 1つの金型で加工しています。

ステップベンドの組み合わせ

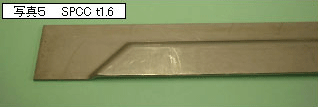

写真５は、上向きに加工したもので、Ａ，Ｂ，Ｃの３個の型を使用し、組み合わせて成形したものですが、（右側部分のＣ部は写真に写ってません）Ｂの範囲を追打ちする事により最小の制限はありますが、全体の長さを任意の寸法にする事が出来ます。

類似成形

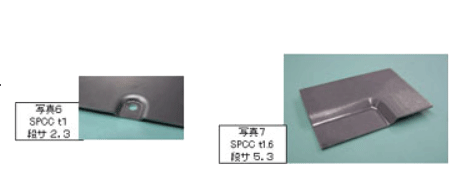

写真６，７は、段差を大きくして他部品の取り付け等に使用されます。
